适用工件：等速驱动轴、传动轴
产品介绍
该试验台设计符合《中华人民共和国机械行业标准》—JB/T10189-2010《汽车用等速万向节及其总成》中附录E“周期循环寿命试验”规定的相关试验要求。

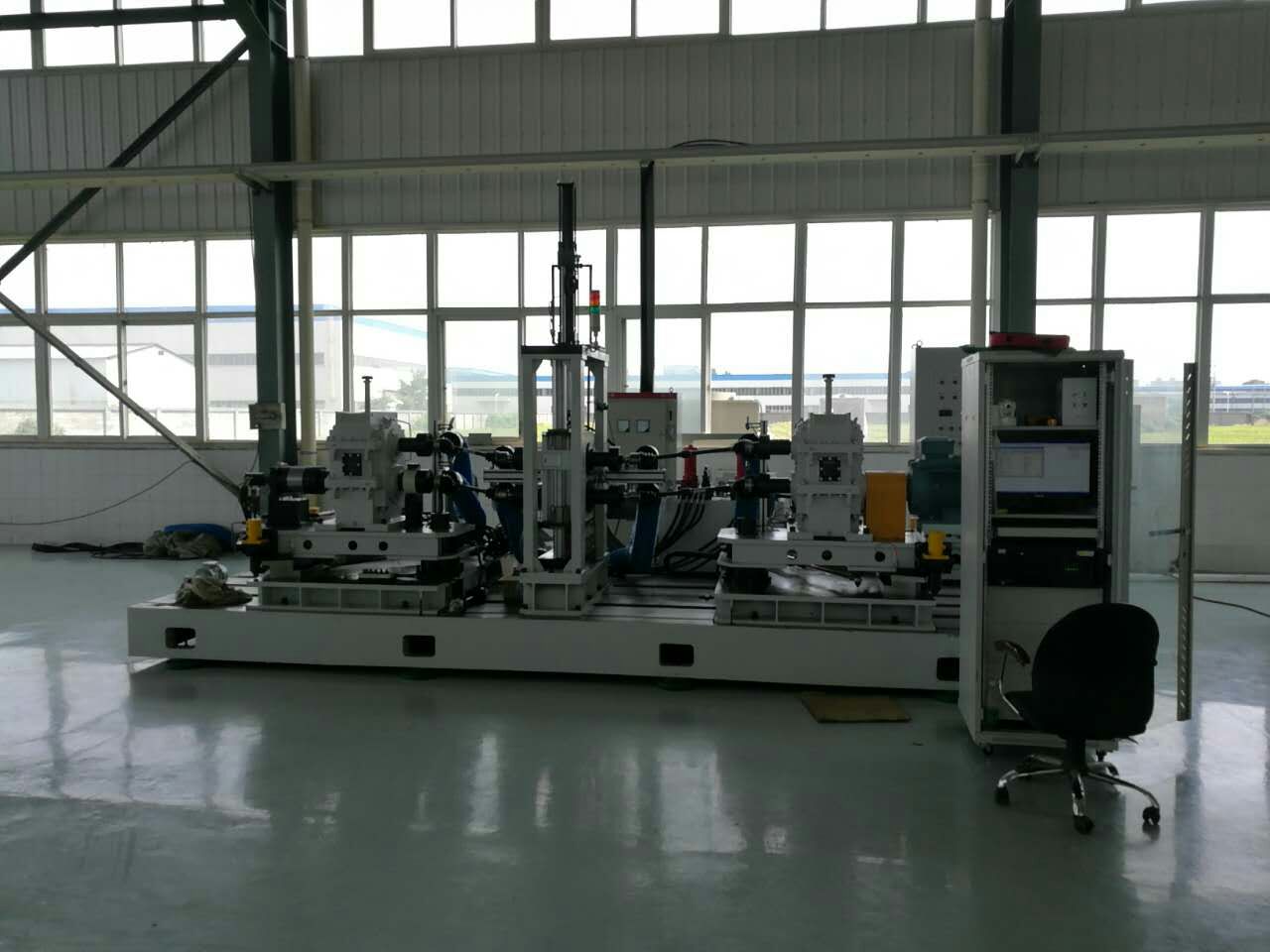

采用机械封闭式结构（俗称四方机），液压连续加载，变频调速驱动，节省了功耗，为了模拟汽车实际使用安装角的要求，两侧驱动端采用水平回转机构，中间传动装置采用上下移动机构，并可任意调整。两侧驱动端设有位置调整装置，以适应不同长短试样的试验空间要求。
试验台采用计算机控制，数据采集、处理，可以记录转速、加载扭矩、运转时间、循环次数等相关数据，并能打印图表报告等。
该设备的整个传动系统主要是由两个等传动比的主齿轮箱和一个中间传动装置组成，形成一个机械封闭式的结构，可以同时进行四件试样的试验。
技术参数
主要技术参数：
1、试验转速范围： ±200---±3000r/min
2、试验扭矩范围： 0-±2000N·m 0-±5000N·m
扭矩测量精度： ±1%（F·S）
3、主驱动端回转角度： 0-65°
4、从动端垂直移动距离： （-100）--（+200mm）
5、从动端垂直移动频率： 0-1Hz
6、主动端位置调整距离： ＞700mm
7、红外测温，计算机控制，超温自动停机。
8、自动保护功能：
----扭矩设定保护
----防尘罩超温报警停机保护
----油温超限报警
9、具有自动计数功能。
10、采用大功率风机对试件进行送风冷却。
11、试验周期可以用时间计，也可用旋转圈数来计。
12、试件长度范围：300mm----1500mm。
13、可加装无线监控系统，以便操作者实时监控试验状态。
